罗美特（上海）自动化仪表股份有限公司

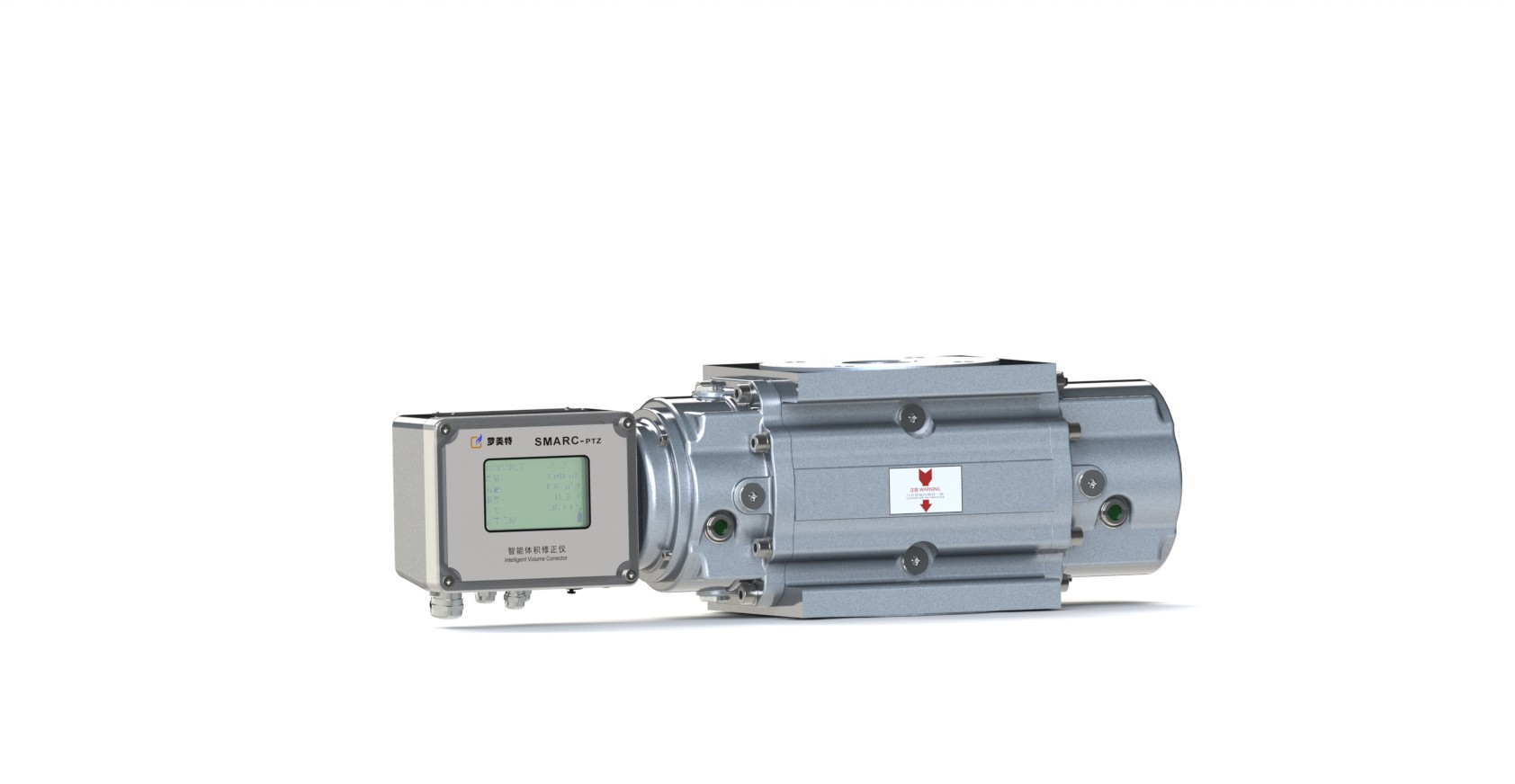

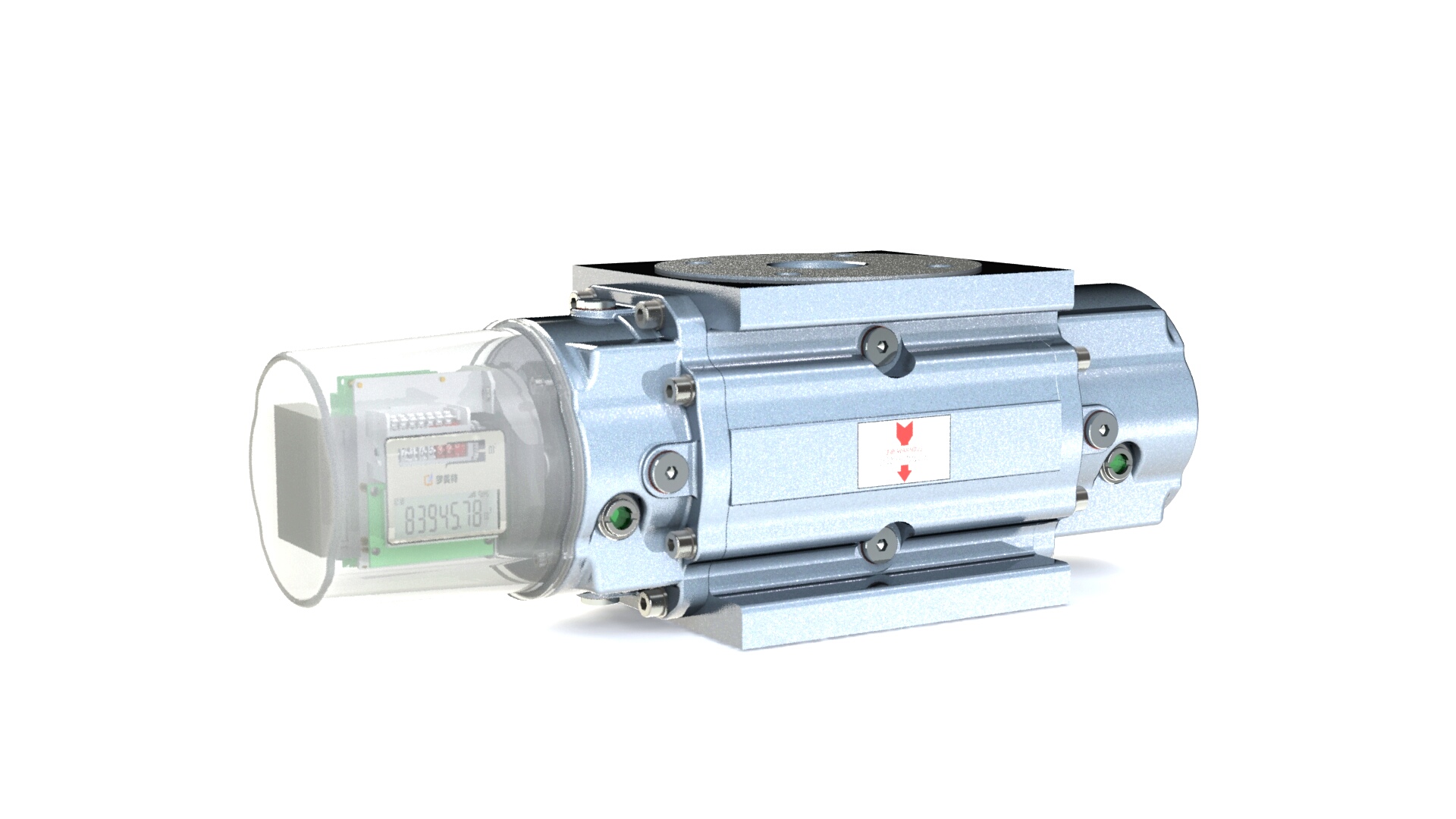

G系列Y型腰轮流量计保证了进口流量计的机械品质，大量应用了进口部件，电子部分结合了国内应用习惯集成了温压修正、远传、充值、阀控等功能于一体，产品主要应用于工商业用户使用燃气的计量，具有发明专利(专利号：ZL2015 3 0165592.8），外型精致美观、产品性能行业领先，多种规格可选。
机械性能稳定，量程比可高达1:300，最低始动0.04M3/h。

机械技术、温压、远传、阀控、充值等功能一体式集成。

低功耗设计，电池寿命三年以上。

可存储数据12个月（每小时一组数据）。

项目	流量范围	法兰口径	最大压损	法兰间距	表体长度
项目	m³/h	mm	kPa	mm	mm
G10	0.32-16	DN40	0.1	171	205
G16	0.5-25	DN40	0.1	171	205
G25	0.5-40	DN40	0.1	171	224
G40	0.65-65	DN50	0.15	171	348
G65	0.67-100	DN50	0.24	171	398
G100	0.8-160	DN80	0.26	171	497
G160	1.25-250	DN100	0.32	241	500
G250	2-400	DN100	0.53	241	688
G400	3.25-650	DN100	0.75	241	699
G400	3.5-700	DN150	0.76	406	580
G650	8-1600	DN150	0.71	406	717
G1000	8-1600	DN200	0.78	406	786
备注: 1. DN40, 50, 80 国内组装，壳体承压 1.2Mpa。 2. DN100 及以上原装进口，壳体承压 1.2Mpa。 3. 准确度等级1.0级。

通径DN(mm）	型号规格	A	A1	H1	B	螺纹连接		法兰连接
通径DN(mm）	型号规格	A	A1	H1	B	H	G	H	D	K	n	d
DN25	G10	195	60	104	100	182	1”	171	115	80	4	14
	G16	227	76	104	100	182	1”	171	115	80	4	14
	G25	261	93	104	100	182	1”	171	140	100	4	18
DN32	G10	195	60	104	100	182	1¼”	171	140	100	4	18
	G16	227	76	104	100	182	1¼”	171	140	100	4	18
	G25	261	93	104	100	182	1¼”	171	140	100	4	18
DN40	G10	195	60	104	100	182	1¼”	171	140	100	4	18
	G16	227	76	104	100	182	1¼”	171	140	100	4	18
	G25	261	93	104	100	182	1¼”	171	140	100	4	18
注：管道通经DN、螺纹连接尺寸、法兰连接尺寸，也可根据用户要求提供。

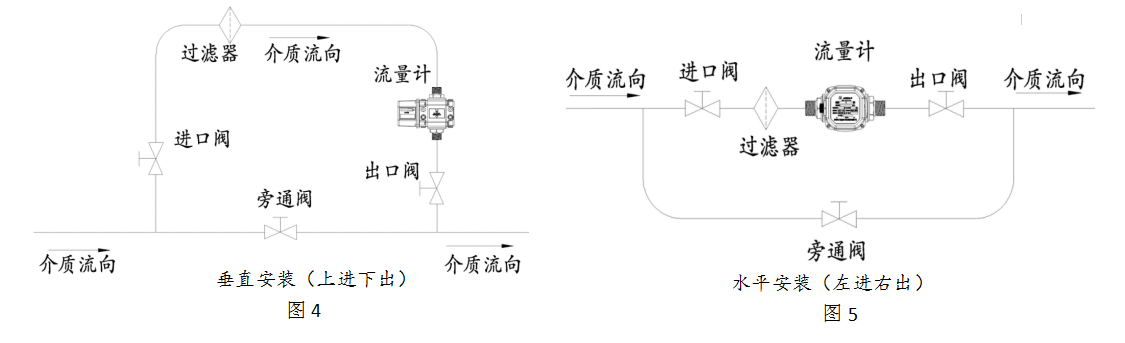

流量计的安装有两种方法，即垂直安装和水平安装（图4，图5），建议采用垂直安装。当流量计垂直安装时，介质进口端需在上方，气流由上向下流动，这样安装使得转子对脏物具有自洁能力：而在水平安装时，流量计进出口端轴线不得低于管道轴线，以免介质中的脏污杂质滞留于流量计的流量检测室内，影响正常转速。安装时，在流量计上游必须配置过滤器，以改善介质的纯净度。（过滤器由我公司配套出厂）。

注意事项

1.流量计经正确安装后，在进入正常运行前，应按要求对流量计加注相应型号的润滑油，在运行过程中应定期检查油质和油量，及时更换和补充润滑油，确保流量计的正常运行，且不得随意松开流量计的固定部分。

2运行过程中应注意和防止流量计过压和超流量运行，以确保流量计的正常使用。

3现场安装、维护必须在开盖前关掉外电源。并且安装现场应不存在对铝合金有腐蚀作用的有害气体。

4维修和换电池必须在安全场所进行，当安装现场确认无可燃性气体存在时，方可维修。

5当采用外电源供电时，必须与防爆认证机构认定的关联设备（安全栅）配套，构成本安防爆系统后，方可应用在相应的爆炸性危险场所。连接电缆采用屏蔽电缆，屏蔽层在安全场所接地，电缆分布参数控制在0.05μF/1mH以内。

6用户不得自行随意更换产品内的电气元件。用户安装使用和维护产品时必须同时遵守GB50058-92《爆炸和火灾危险环境电力装置设计规范》和《中华人民共和国爆炸危险场所电气安全规程》的有关规定。
