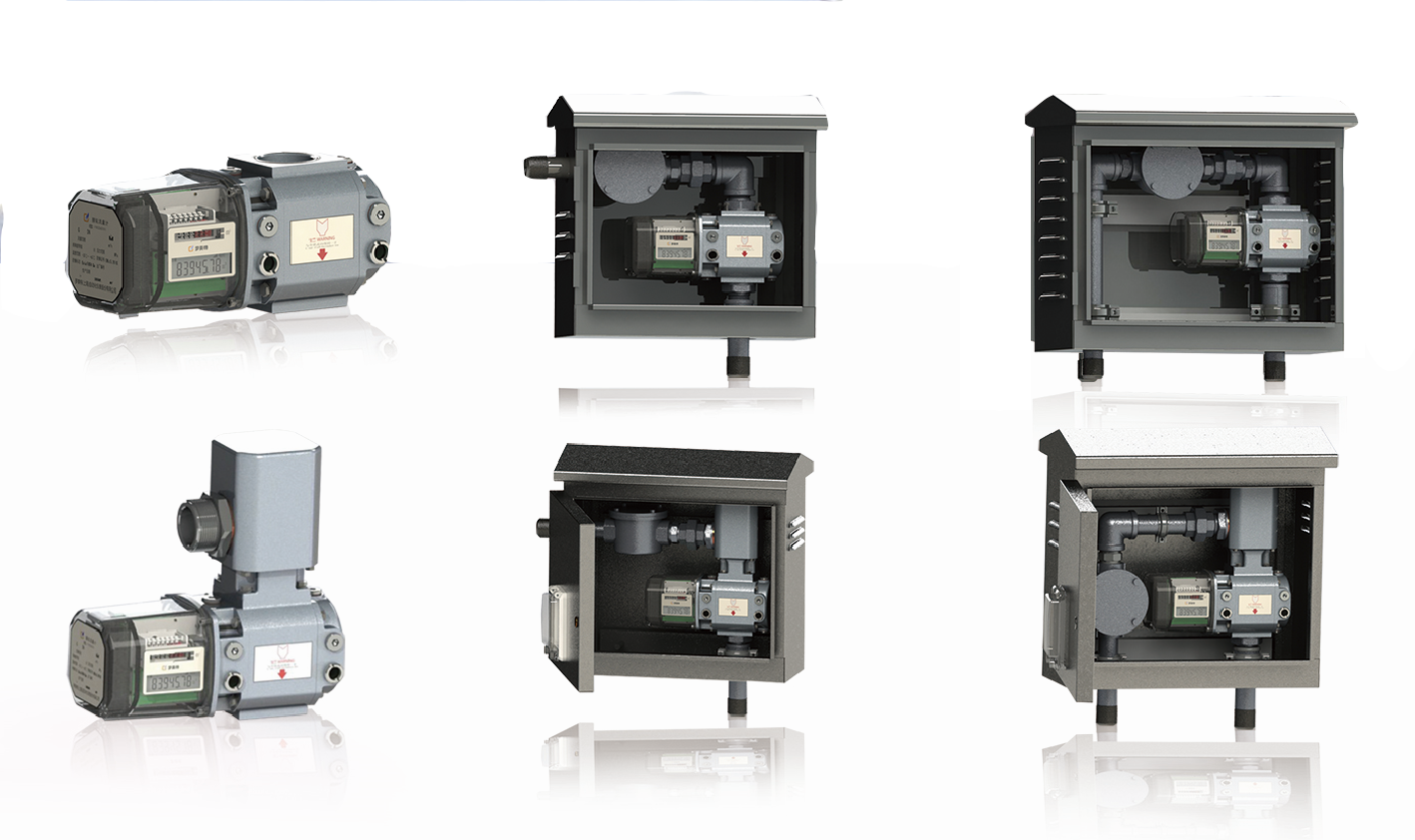

G系列M型腰轮流量计主要适用于中小型商业用户使用燃气的计量，其将机械、温压修正、远传、充值、阀控等功能进行了一体化集成，具有发明专利（专利号：ZL 2018 3 0212485.X），外型精致美观、产品性能行业领先，多种规格可选。
机械性能稳定，量程比1:100，最低始动0.01M3/h。

机械技术、温压、远传（NB-I0T)、阀控、充值等功能。

一体式集成低功耗设计，电池寿命三年以上。

可存储数据27个月（每小时一组数据）。

项目	单位	G6	G10	G16	G25
流量范围	m³/h	0.1-10	0.16-16	0.25-25	0.4-40
精确度	级	1.0/1.5	1.0/1.5	1.0/1.5	1.0/1.5
口径（螺纹）	mm	DN20/25/32	DN20/25/32	DN20/25/32	DN20/25/32
壳体承压	MPa	1.2	1.2	1.2	1.2
最大工作压力	kPa	50kPa	50kPa	50kPa	50kPa
最大压损	kPa	0.25kPa	0.25kPa	0.25kPa	0.25kPa
表进出口间距	mm	104	104	104	104
表长度	mm	223	223	251	279
阀门高度	mm	150	150	150	150

通径DN(mm）	型号规格	A	A1	H1	B	螺纹连接		法兰连接
通径DN(mm）	型号规格	A	A1	H1	B	H	G	H	D	K	n	d
DN25	G10	195	60	104	100	182	1”	171	115	80	4	14
	G16	227	76	104	100	182	1”	171	115	80	4	14
	G25	261	93	104	100	182	1”	171	140	100	4	18
DN32	G10	195	60	104	100	182	1¼”	171	140	100	4	18
	G16	227	76	104	100	182	1¼”	171	140	100	4	18
	G25	261	93	104	100	182	1¼”	171	140	100	4	18
DN40	G10	195	60	104	100	182	1¼”	171	140	100	4	18
	G16	227	76	104	100	182	1¼”	171	140	100	4	18
	G25	261	93	104	100	182	1¼”	171	140	100	4	18
注：管道通经DN、螺纹连接尺寸、法兰连接尺寸，也可根据用户要求提供。

流量计的安装有两种方法，即垂直安装和水平安装（图4，图5），建议采用垂直安装。当流量计垂直安装时，介质进口端需在上方，气流由上向下流动，这样安装使得转子对脏物具有自洁能力：而在水平安装时，流量计进出口端轴线不得低于管道轴线，以免介质中的脏污杂质滞留于流量计的流量检测室内，影响正常转速。安装时，在流量计上游必须配置过滤器，以改善介质的纯净度。（过滤器由我公司配套出厂）。

注意事项

1.流量计经正确安装后，在进入正常运行前，应按要求对流量计加注相应型号的润滑油，在运行过程中应定期检查油质和油量，及时更换和补充润滑油，确保流量计的正常运行，且不得随意松开流量计的固定部分。

2运行过程中应注意和防止流量计过压和超流量运行，以确保流量计的正常使用。

3现场安装、维护必须在开盖前关掉外电源。并且安装现场应不存在对铝合金有腐蚀作用的有害气体。

4维修和换电池必须在安全场所进行，当安装现场确认无可燃性气体存在时，方可维修。

5当采用外电源供电时，必须与防爆认证机构认定的关联设备（安全栅）配套，构成本安防爆系统后，方可应用在相应的爆炸性危险场所。连接电缆采用屏蔽电缆，屏蔽层在安全场所接地，电缆分布参数控制在0.05μF/1mH以内。

6用户不得自行随意更换产品内的电气元件。用户安装使用和维护产品时必须同时遵守GB50058-92《爆炸和火灾危险环境电力装置设计规范》和《中华人民共和国爆炸危险场所电气安全规程》的有关规定。
